1.s n铸件在分型面上的各种比压条件下的投影面积 注：还应有动型板、定型板的安装尺寸图等。

　　2.压铸合金 压铸件所采用的合金主要是有色合金，至于黑色金属(钢、铁等)由于模具材料等问题，目前较少使用。而有色合金压铸件中又以铝合金使用较广泛，锌合金次之。

　　下面简单介绍一下压铸有色金属的情况

　　1.压铸有色合金的分类 受阻收缩 混合收缩 自由收缩 铅合金 -----0.2-0.3% 0.3-0.4% 0.4-0.5% 低熔点合金 锡合金 锌合金--------0.3-0.4% 0.4-0.6% 0.6-0.8% 铝硅系--0.3-0.5% 0.5-0.7% 0.7-0.9% 压铸有色合金 铝合金 铝铜系 铝镁系---0.5-0.7% 0.7-0.9% 0.9-1.1% 高熔点合金 铝锌系 镁合金----------0.5-0.7% 0.7-0.9% 0.9-1.1% 铜合金

　　2.各类压铸合金推荐的浇铸温度 合金种类 铸件平均壁厚≤3mm 铸件平均壁厚>3mm 结构简单 结构复杂 结构简单 结构复杂

　　注：

　　①浇铸温度一般以保温炉的金属液的温度来计量。

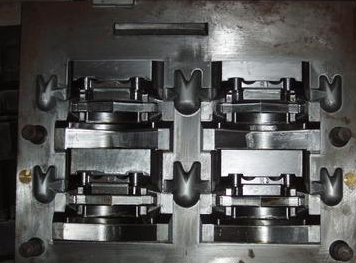

　　②锌合金的浇铸温度不能超过450℃，以免晶粒粗大。 二、 压铸模 压铸模是压铸生产三大要素之一，结构正确合理的模具是压铸生产能否顺利进行的先决条件，并在保证铸件质量方面(下机合格率)起着重要的作用。

　　由于压铸工艺的特点，正确选用各工艺参数是获得优质铸件的决定因素，而模具又是能够正确选择和调整各工艺参数的前提，模具设计实质上就是对压铸生产中可能出现的各种因素预计的综合反映。如若模具设计合理，则在实际生产中遇到的问题少，铸件下机合格率高。反之，模具设计不合理，例一铸件设计时动定模的包裹力基本相同，而浇注系统大多在定模，且放在压射后冲头不能送料的灌南压铸机上生产，无法正常生产，铸件一直粘在定模上。尽管定模型腔的光洁度打得很光，因型腔较深，仍出现粘在定模上的现象。所以在模具设计时，必须全面分析铸件的结构，熟悉压铸机的操作过程，要了解压铸机及工艺参数得以调整的可能性，掌握在不同情况下的充填特性，并考虑模具加工的方法、钻眼和固定的形式后，才能设计出切合实际、满足生产要求的模具。 刚开始时已讲过，金属液的充型时间极短，金属液的比压和流速很高，这对压铸模来说工作条件极其恶劣，再加上激冷激热的交变应力的冲击作用，都对模具的使用寿命有很大影响。 模具的使用寿命通常是指通过精心的设计和制造，在正常使用的条件下，结合良好的维护保养下出现的自然损坏，在不能再修复而报废前，所压铸的模数(包括压铸生产中的废品数)。

　　实际生产中，模具失效主要有三种形式：

　　1.热疲劳龟裂损坏失效

　　2.碎裂失效

　　3.溶蚀失效

　　致使模具失效的因素很多，既有外因(例浇铸温度高低、模具是否经预热、水剂涂料喷涂量的多少、压铸机吨位大小是否匹配、压铸压力过高、内浇口速度过快、冷却水开启未与压铸生产同步、铸件材料的种类及成分Fe的高低、铸件尺寸形状、壁厚大小、涂料类型等等)。也有内因(例模具本身材质的冶金质量、坯料的锻制工艺、模具结构设计的合理性、浇注系统设计的合理性、模具机(电加工)加工时产生的内应力、模具的热处理工艺、包括各种配合精度和光洁度要求等)。 模具若出现早期失效，则需找出是哪些内因或外因，以便今后改进。

　　① 模具热疲劳龟裂失效 压铸生产时，模具反复受激冷激热的作用，成型表面与其内部产生变形，相互牵扯而出现反复循环的热应力，导致组织结构二损伤和丧失韧性，引发微裂纹的出现，并继续扩展，一旦裂纹扩大，还有熔融的金属液挤入，加上反复的机械应力都使裂纹加速扩展。 为此，一方面压铸起始时模具必须充分预热。另外，在压铸生产过程中模具必须保持在一定的工作温度范围中，以免出现早期龟裂失效。同时，要确保模具投产前和制造中的内因不发生问题。因实际生产中，多数的模具失效是热疲劳龟裂失效。

　　② 碎裂失效 在压射力的作用下，模具会在最薄弱处萌生裂纹，尤其是模具成型面上的划线痕迹或电加工痕迹未被打磨光，或是成型的清角处均会最先出现细微裂纹，当晶界存在脆性相或晶粒粗大时，即容易断裂。而脆性断裂时裂纹的扩展很快，这对模具的碎裂失效是很危险
